SS-1FB6080
Base product: WGB-AND-MISC-CABLE-SUPPORTS
Star Support Face Bracket, single, for 4 in to 10-3/4 in OD round members and 4 in to 8 in angle members
Specifications
Product classification
| Product Type | Star Support Bracket |
General specifications
| Cable Runs, quantity | 6 |
| Hole, quantity | 6 |
| Mounting | Angle members, 101.6–203.2 mm (4–8 in) | Round member, 101.6–273.05 mm (4 in to 10-3/4 in) OD |
Dimensions
| Height | 101.6 mm | 4 in |
| Width | 304.8 mm | 12 in |
| Length | 254 mm | 10 in |
| Mounting Diameter 2, maximum | 203.2 mm | 8 in |
| Mounting Diameter 2, minimum | 101.6 mm | 4 in |
| Mounting Diameter, maximum | 274.32 mm | 10.8 in |
| Mounting Diameter, minimum | 101.6 mm | 4 in |
| Hole Size | 3/4 in | 7/16 in |

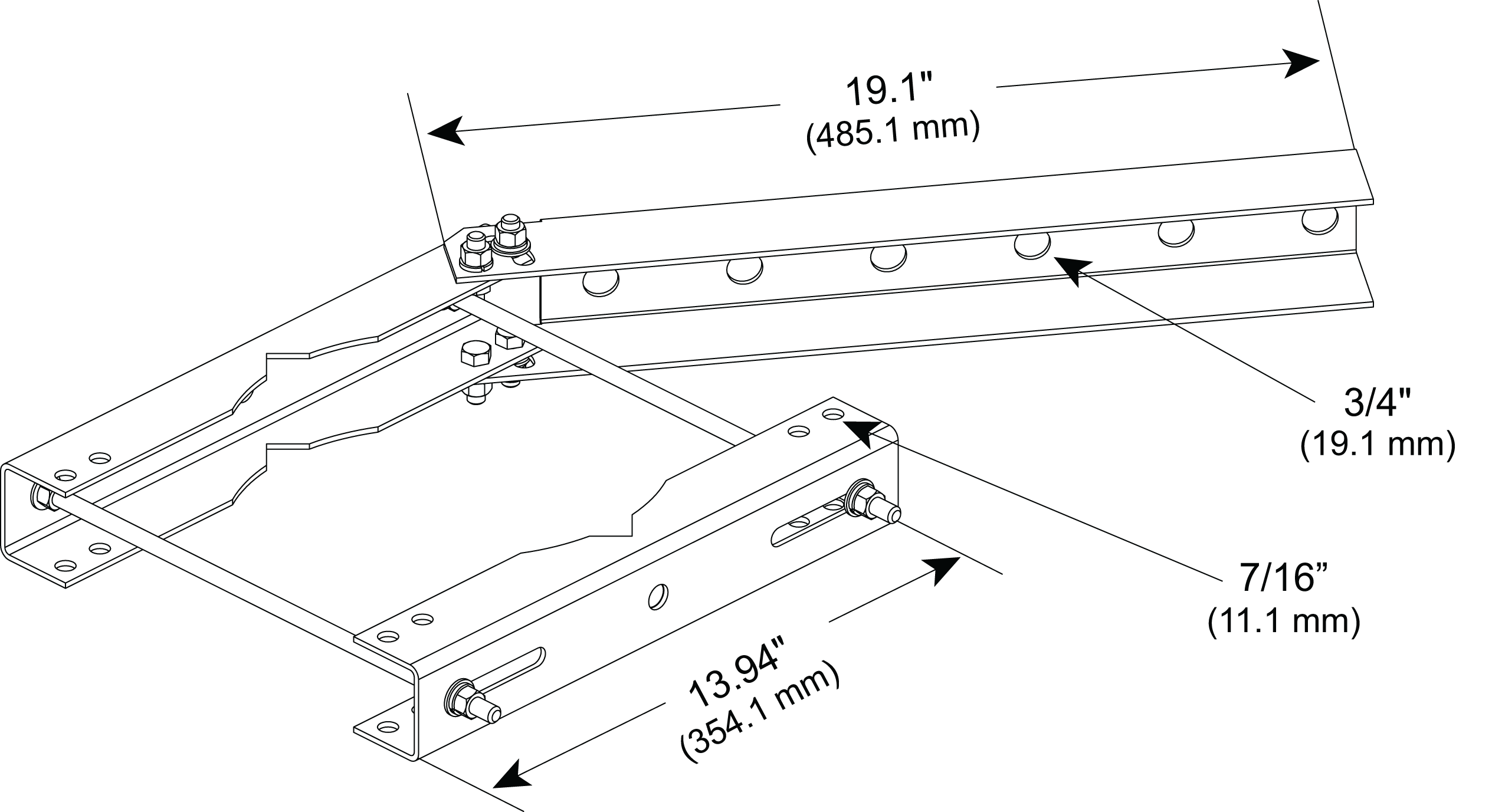

Outline drawing
| Click on image to enlarge. |
Material specifications
| Material Type | Hot dip galvanized steel |
Packaging and weights
| Included | Brackets |
| Packaging quantity | 1 |
| Weight, net | 4.5 kg | 9.921 lb |
Regulatory compliance/certifications
| Agency | Classification |
| ISO 9001:2015 | Designed, manufactured and/or distributed under this quality management system |
| ROHS | Compliant |
| UK-ROHS | Compliant |
| REACH-SVHC | Compliant as per SVHC revision on www.andrew.com/ProductCompliance |
Product classification
| Product Type | Star Support Bracket |
General specifications
| Cable Runs, quantity | 6 |
| Hole, quantity | 6 |
| Mounting | Angle members, 101.6–203.2 mm (4–8 in) | Round member, 101.6–273.05 mm (4 in to 10-3/4 in) OD |
Dimensions
| Height | 101.6 mm | 4 in |
| Width | 304.8 mm | 12 in |
| Length | 254 mm | 10 in |
| Mounting Diameter 2, maximum | 203.2 mm | 8 in |
| Mounting Diameter 2, minimum | 101.6 mm | 4 in |
| Mounting Diameter, maximum | 274.32 mm | 10.8 in |
| Mounting Diameter, minimum | 101.6 mm | 4 in |
| Hole Size | 3/4 in | 7/16 in |
Material specifications
| Material Type | Hot dip galvanized steel |
Packaging and weights
| Included | Brackets |
| Packaging quantity | 1 |
| Weight, net | 4.5 kg | 9.921 lb |
| Click on image to enlarge. |
Regulatory compliance/certifications
| Agency | Classification |
| ISO 9001:2015 | Designed, manufactured and/or distributed under this quality management system |
| ROHS | Compliant |
| UK-ROHS | Compliant |
| REACH-SVHC | Compliant as per SVHC revision on www.andrew.com/ProductCompliance |
